中文版
英文版
磨屑對 TC4 鈦合金微動磨損行為的影響
磨屑對 TC4 鈦合金微動磨損行為的影響

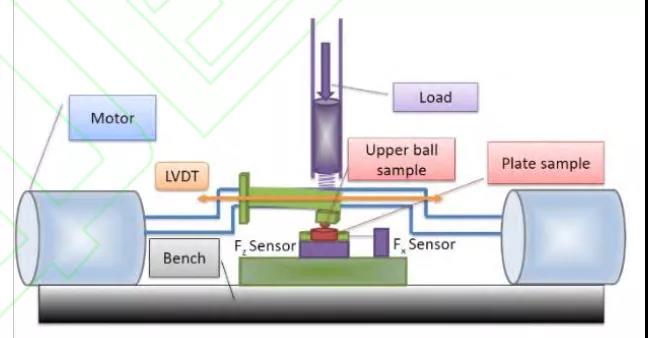

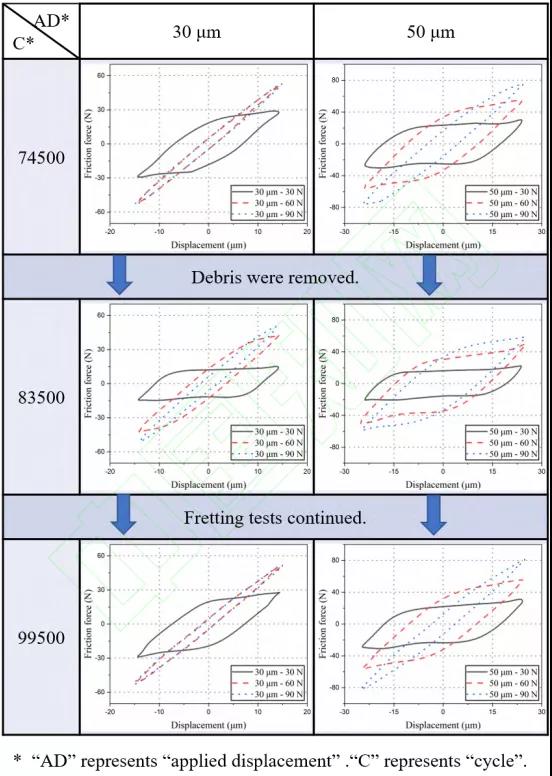

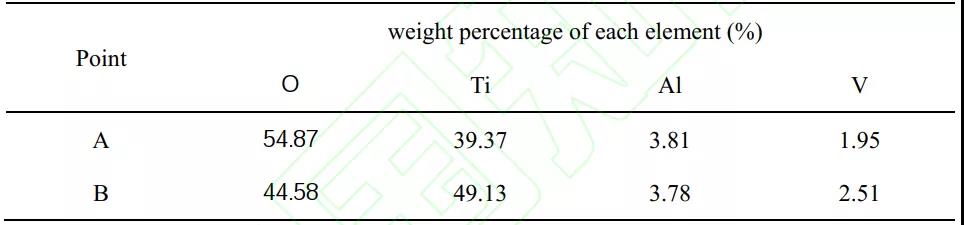

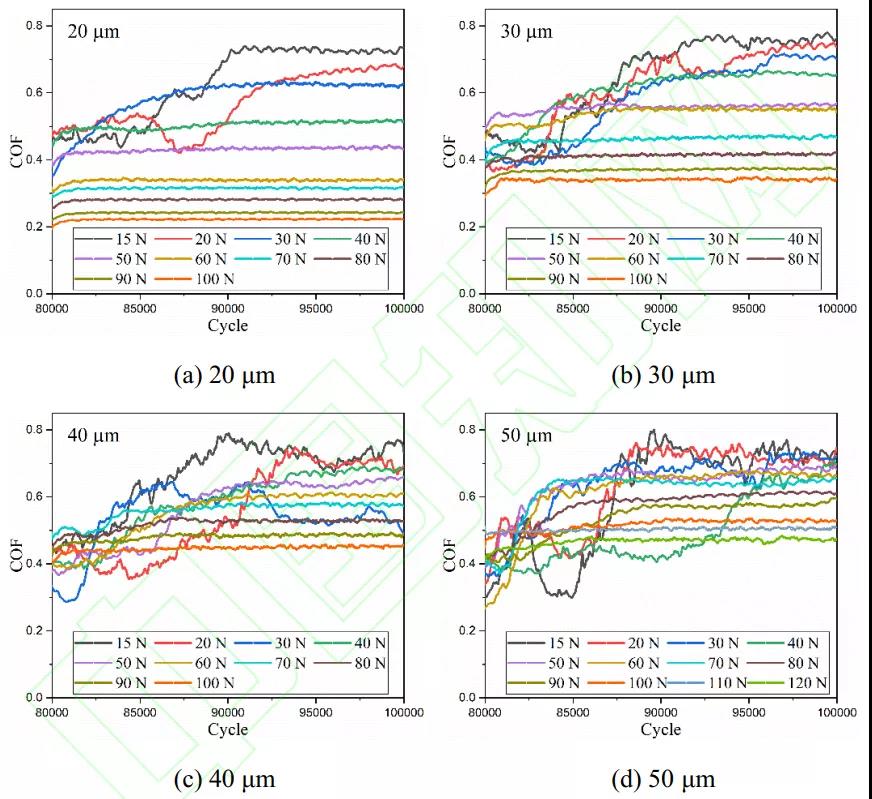

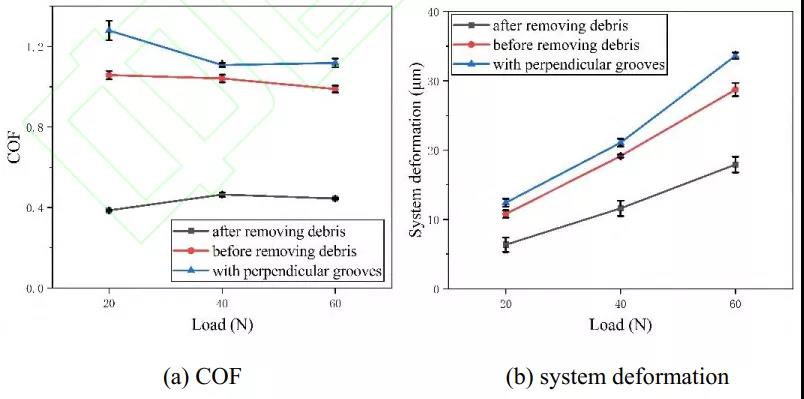

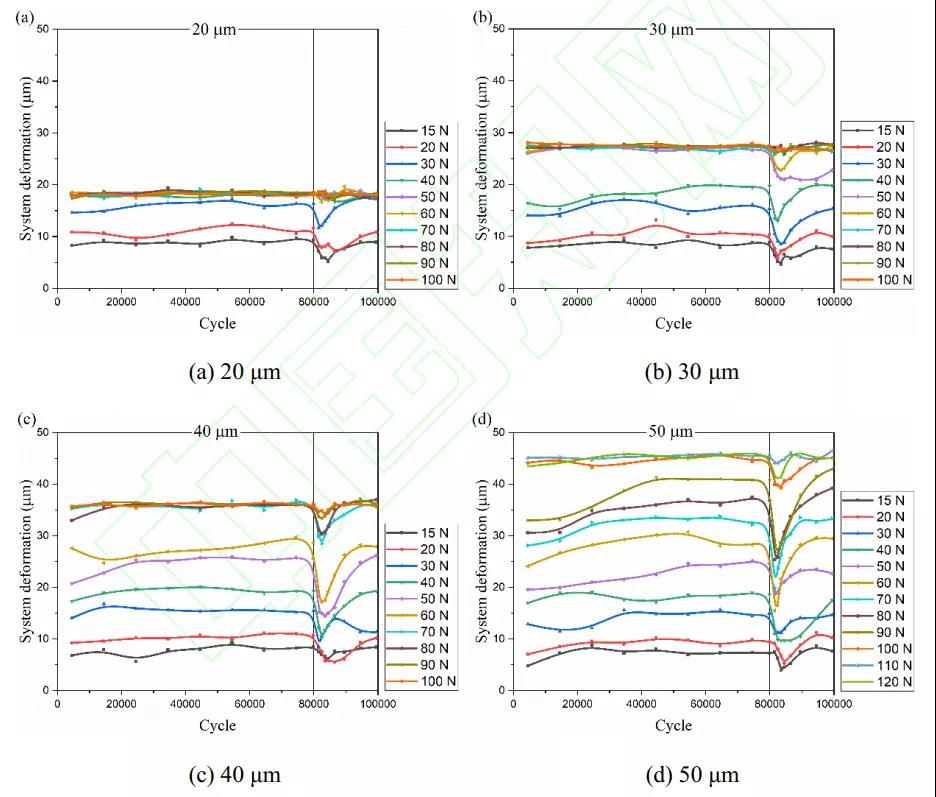

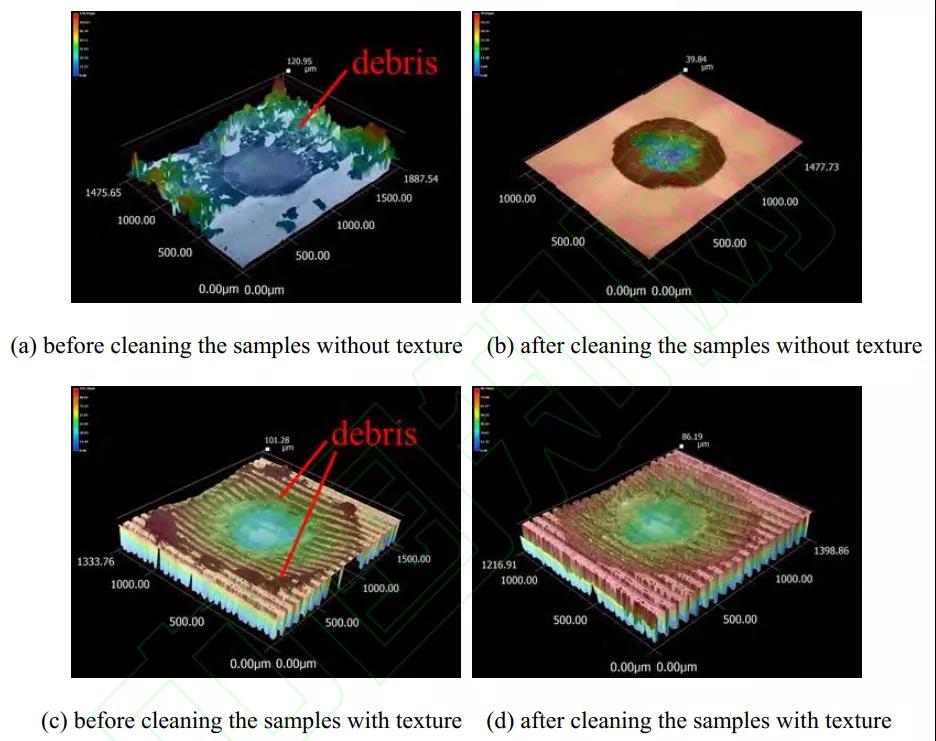

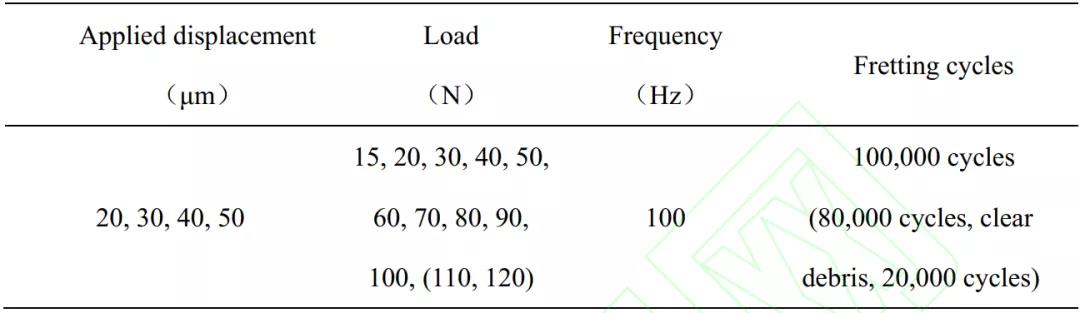

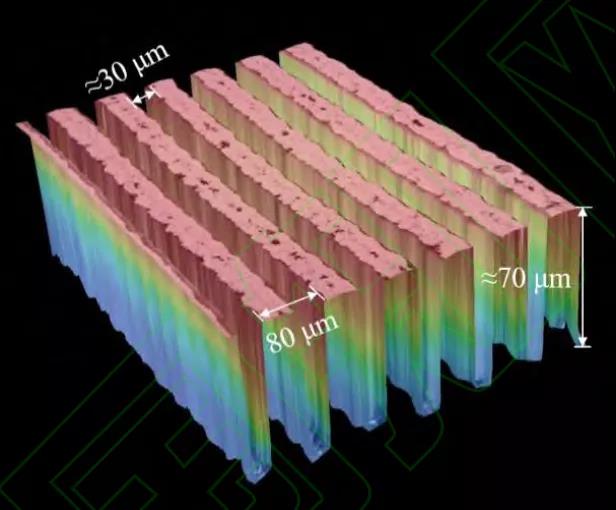

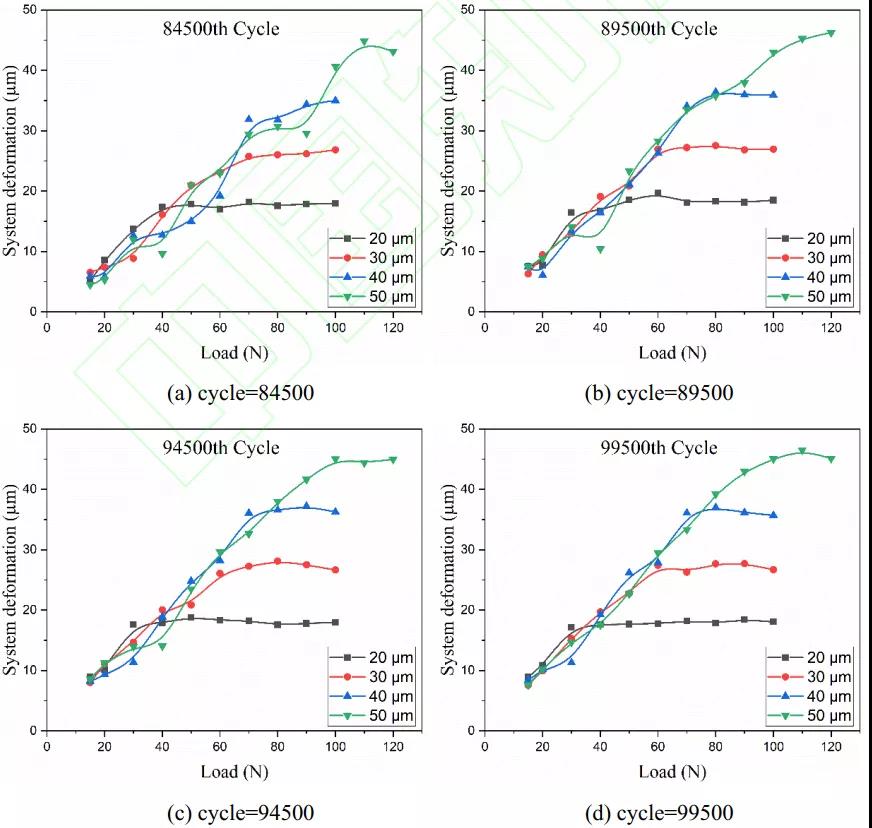

通過在微動循環一定周次后清除磨屑、制備表面織構儲存磨屑，研究了磨屑對 TC4 鈦合金微動磨損行為的影響。結果表明，與以往通常的認識不同，清除磨屑會導致摩擦系數以及系統形變量隨周次的變化曲線出現突降，最大降幅分別可達 63％以及 41％，微動循環圖也相應發生改變。循環一定周次后，磨屑的產生和排出重新達到平衡，摩擦系數與系統形變量又恢復到清除磨屑之前的水平。當在 TC4 鈦合金表面制備垂直于微動方向的溝槽狀表面織構后，大量的磨屑被溝槽束縛在接觸區域，造成接觸面之間磨屑較多，進而導致摩擦系數和系統形變量比無織構時的更大，最大增幅分別可達 21％以及 47％。收集磨屑后進行掃描電鏡觀察， 發現磨屑呈松散的顆粒狀，尺寸集中在 0.2 μm 到 1.5 μm 之間， 并且多數呈現團聚狀，見下圖
- 上一頁返回上篇
- 下一頁又一批鈦緊固件出口澳洲歐洲
