草逼免费-在线三区-精品网站999-久久成人动漫|www.pazck.com

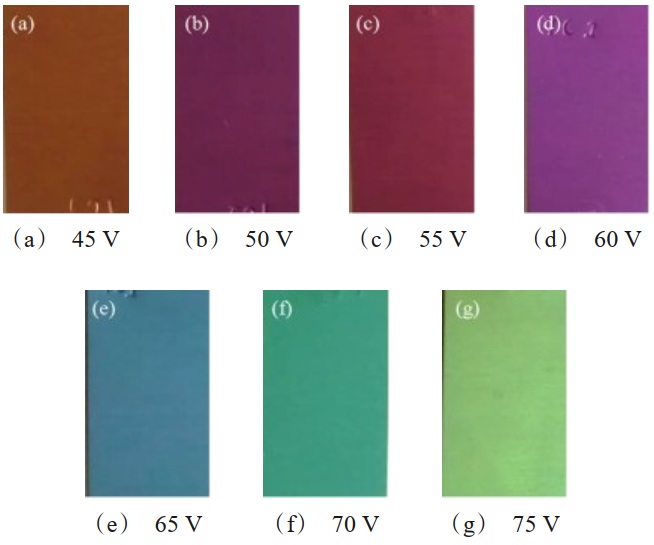

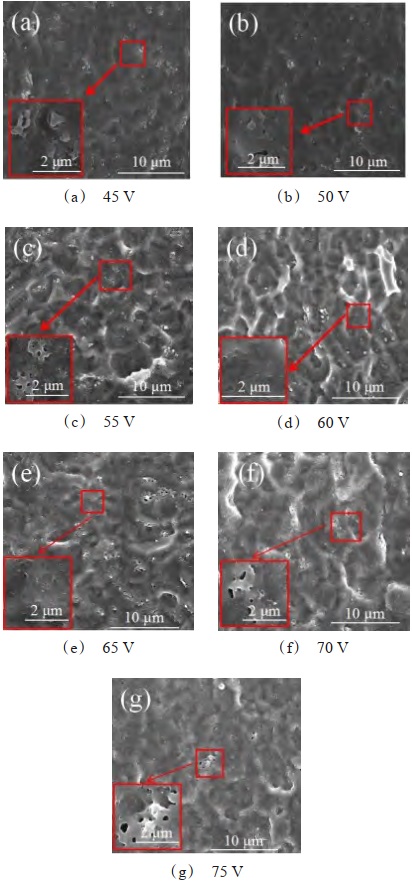

為了研究氧化電壓對鈦合金陽極氧化膜顏色及性能的影響，采用硫酸-磷酸的復合電解液體系和單脈沖供電方式，在不同氧化電壓下制備了陽極氧化膜。利用場發射掃描電鏡觀察氧化膜的微觀形貌變化，采用顯微硬度計、表面粗糙度儀、接觸角測量儀分別測量膜層的硬度、粗糙度及接觸角，利用電化學工作站分析各膜層的耐蝕性能。結果表明：氧化膜的顏色在 45 V 時為黃色，50～60 V 時為紫色，70 V 時為淺藍色，75 V 時為綠色。當氧化電壓為 65 V 時，氧化膜為藍色，氧化膜粗糙度為 0.939 μm，硬度為 361.6 HV0.2，接觸角為 89.2 °，自腐蝕電流密度為2.004×10-7 A·cm-2，耐蝕性較好
