草逼免费-在线三区-精品网站999-久久成人动漫|www.pazck.com

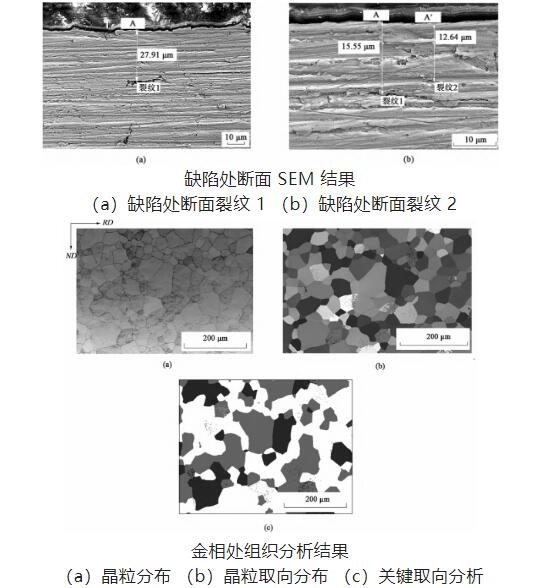

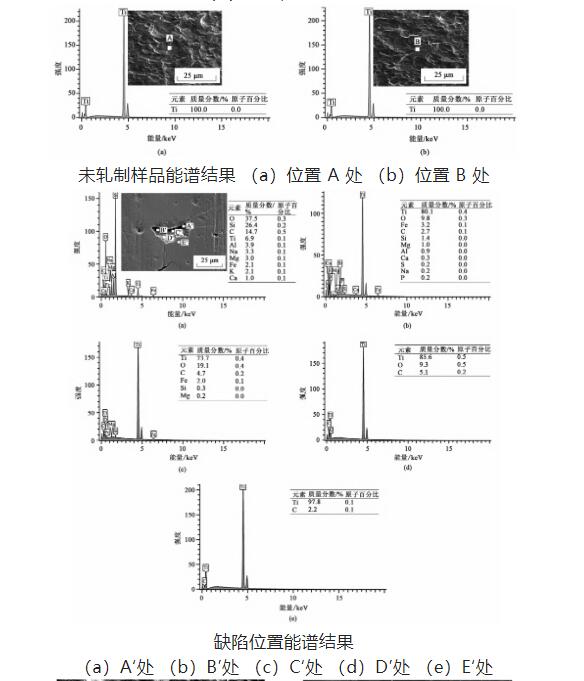

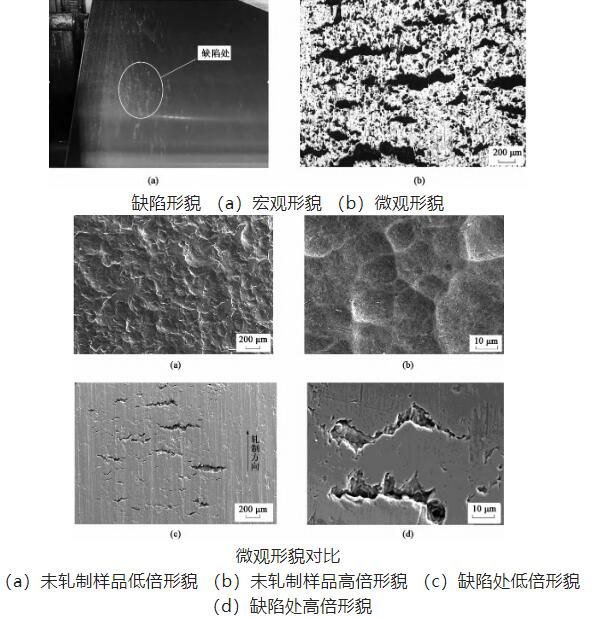

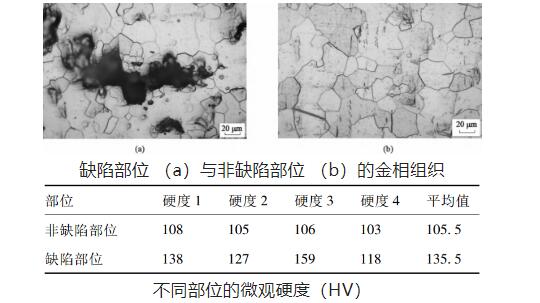

      針對冷軋 TA1 鈦帶材的表面缺陷，通過 OM、SEM、EBSD 以及維氏硬度測試來研究表面缺陷的形貌、組織和性能，分析缺陷產生的原因。結果表明: 缺陷宏觀表現為雪花狀色差，其最大寬度為 542 μM，最大高度為 136 μM，位于鈦帶材兩面，無明顯對稱性和周期性，且垂直于軋制方向。缺陷處裂紋內部有類似夾雜物存在，主要為 Fe-Ti-O、Mg-Al-Si-O-Ti 及 TiC 等顆粒組成的 3 種形態分布的物相。缺陷處晶粒的取向分布相對均勻，關鍵取向為 <0001>//ND 及 <10-12>//ND，占比分別達到 33.7％ 及 21.3％。缺陷位置淺表層 10-30 μM 范圍內存在短線狀裂紋缺陷。缺陷部位與非缺陷部位的金相組織一致，顯微硬度平均值分別為 135.5 和 105.5 HV。且經分析得出裂紋產生的主要原因為內部夾雜物。
